Zestaw transmiterów P-TR1HD do 8 Mpx Pulsar

Specyfikacja

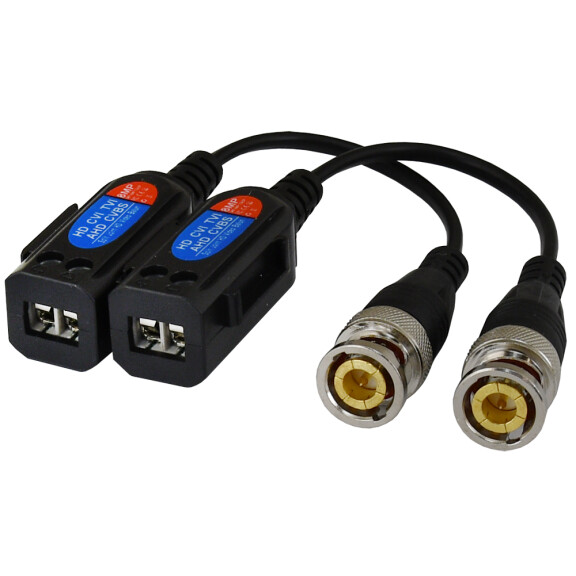

P-TR1HD zestaw pasywnych transmiterów video HD z wtykiem BNC na przewodzie Przeznaczenie: Do transmisji sygnału video za pomocą skrętki komputerowej (dopasowanie impedancji) Sygnał video: 1,0Vp-p, 75Ω Zasięg transmisji sygnału video: 400 m – HDCVI 200 m – HDTVI 320 m – AHD 400 m – CVB Obsługa kamer do 8Mpx Impedancja złącza koncentrycznego / typ złącza: 75Ω / wtyk BNC Impedancja złącza niesymetrycznego / typ złącza: 100Ω / zaciski śrubowe Tłumienie: - 0,5dB / 5MHz Wymiary: W=15 H=15 D=47 mm (z przewodem – długość 155mm) Uwagi: Zestaw stanowią dwa transmitery P-TR1HD to zestaw pasywnych urządzeń do transmisji sygnału video za pomocą skrętki komputerowej. Elementy te zapewniają dopasowanie impedancji kabla koncentrycznego (75Ω) do impedancji przewodu symetrycznego (100Ω). W celu uzyskania najlepszej jakości transmisji i odporności na zakłócenia należy stosować kabel UTP kat. 5 (lub wyższej). Przy wykonaniu połączenia należy zwrócić uwagę na to, aby do transmisji użyć żył z tej samej pary skrętki oraz odpowiednio podłączyć przewody do zacisków śrubowych „+” do „+” i „-” do „-”. Nieprawidłowe podłączenie spowoduje zakłócenia obrazu. P-TR1HD zakończony jest wtykiem BNC umieszczonym na przewodzie. Taka konstrukcja pozwala na łatwe podłączenie tych elementów do urządzeń, w których gniazda rozmieszczone są blisko siebie. Dane techniczne: Sygnał wideo: 1,0Vp-p, 75Ω Zasięg transmisji sygn. video: HD-CVI 720p 400m 1080p 230m 3 / 4 / 8 Mpx 160m HD-TVI 720p 200m 1080p 200m 3 / 4 / 5 / 8 Mpx 180m AHD 720p 320m 1080p 200m 3 / 4 / 5 / 8 Mpx 180m CVBS 960H 400m Pasmo video: 0 ... 50 MHz (-3 dB) Impedancja złącza koncentrycznego / typ złącza: 75Ω / wtyk BNC (na przewodzie 100mm) Impedancja złącza niesymetrycznego / typ złącza: 100Ω / zaciski śrubowe Tłumienie (przelotowe): -0,5dB / 5MHz CMRR: 60dB / 5MHz Temperatura pracy: -20°C ÷ 55°C Temperatura przechowywania: -40°C ÷ 60°C Dopuszczalna względna wilgotność otoczenia:
