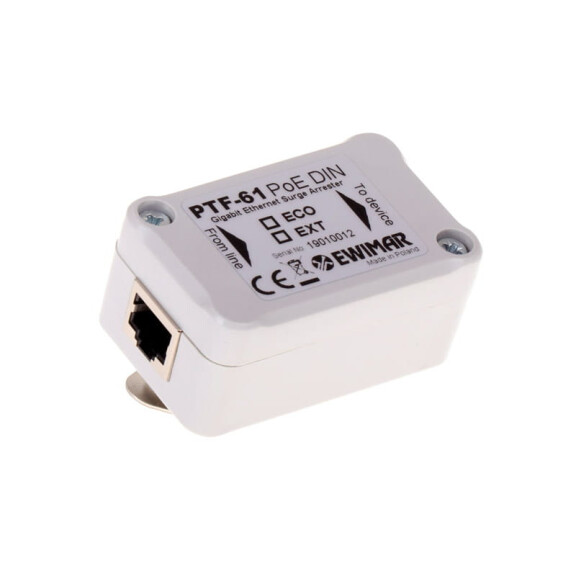

Zabezpieczenie PoE gigabitowe PTF-61-EXT/PoE/DIN

Specyfikacja

1-kanałowy ogranicznik przepięć LAN montowany na szynę DIN, przeznaczony do ochrony przeciwprzepięciowej sieci Gigabit Ethernet, kompatybilny ze standardami 1000Base-T i 1000Base-TX. Zawiera bezpośrednie odprowadzenie dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez udziału elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na rozpraszanie lub absorbowanie dużej ilości zakłóceń. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane z użyciem specjalnego procesu ich produkcji oraz nowoczesne komponenty, pozwoliły uzyskać znakomite parametry wymagane w infrastrukturze kategorii 6. Zastosowane 3 stopnie ochronne z użyciem technologii MOSFET, skutecznie eliminują przepięcia indukujące się w okablowaniu oraz wprowadzają dodatkową separację w przypadku wystąpienia dużych potencjałów pomiędzy poszczególnymi urządzeniami w sieci LAN. Technologia MOSFET obniża poziom potencjału jaki dociera do zabezpieczonego urządzenia (Poziom ochrony napięciowej UP) w czasie przepięcia do wartości, która jest niewiele wyższa od znamionowego napięcia pracy (Un). Uzyskanie takich parametrów jest niemożliwe w przypadku najczęściej stosowanych rozwiązań konwencjonalnych. Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE. PTF-61-EXT/PoE/DIN przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę instalowaną na szynie DIN. Uziemienie ogranicznika odbywa się za pomocą szyny DIN, którą należy podłączyć do linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Należy również przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie. Ogranicznik przepięć może być stosowany również po stronie switcha LAN, jednak w przypadku wielu kanałów zalecamy zastosowanie ograniczników wielokanałowych serii PTU-6xx lub PF-6xx. Dane techniczne: Linia danych Ilość kanałów LAN: 1 Obsługiwane standardy Ethernet: 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx Zgodność z okablowaniem: Kategoria 5, 5e i 6 Złącze wejściowe (strona niechroniona): Gniazdo ekranowane RJ-45 Złącze wyjściowe (strona chroniona): Gniazdo ekranowane RJ-45 Napięcie znamionowe DC (linia-ziemia) UN: 90V DC Napięcie maks. pracy trwałej (linia-ziemia) UC: 110V DC Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: 2kA Napięcie znamionowe DC (linia-linia) UN: 3,3V DC Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC Poziom ochrony 1kV/μs (linia-linia) UP :
