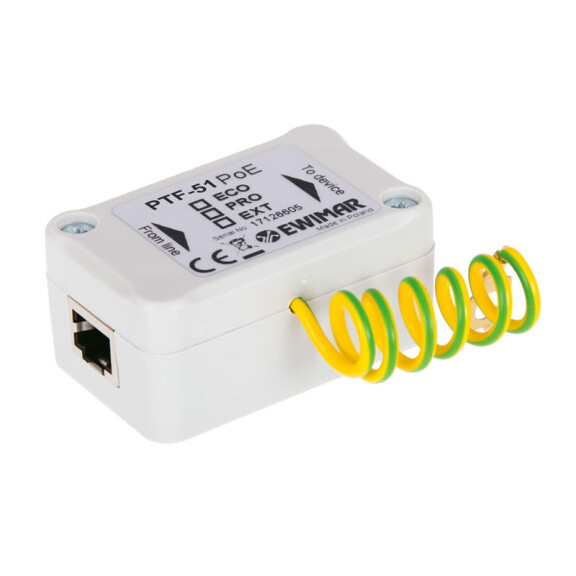

Zabezpieczenie przeciwprzepięciowe LAN o podwyższonej wytrzymałości udarowej, przeznaczone jest do ochrony przeciwprzepięciowej urządzeń pracujących w sieci LAN, w tym kamery IP, komputery PC, przełączniki LAN, sterowniki automatyki przemysłowej i budynków. Kompatybilne z sieciami Ethernet 10Base-T oraz 100Base-T, wykorzystującymi okablowanie kategorii 5, 5e oraz 6. Każda żyła obwodu transmisji danych oraz zasilania PoE, chroniona jest przed udarami do 2kA z bezpośrednim odprowadzaniem ładunku do ziemi. Wysokiej jakości obwody drukowane wraz ze strojonymi parami różnicowymi, zapewniają bardzo dobre parametry transmisyjne i przyczyniają się do eliminacji przesłuchów, które są przyczyną niestabilnej pracy sieci LAN. Produkt przeznaczony jest do instalacji, w których chociaż jedno z urządzeń końcowych sieci LAN znajduje się wewnątrz budynku lub w inny sposób jest narażone na przeniknięcie do instalacji ładunków o dużych wartościach. Dwa stopnie ochronne z funkcją odsprzęgania, skutecznie eliminują przepięcia względem ziemi oraz powstające wewnątrz par transmisyjnych. Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP. Moc zasilania PoE przekazywana przez ogranicznik może wynosić maksymalnie 60W (kompatybilność z HiPoE). PTF-51-PRO/PoE zapewnia ciągłość ekranu przewodów FTP pomiędzy wejście a wyjściem i dodatkowo odprowadza do ziemi ładunek pojawiający się pomiędzy ekranem a uziemieniem. Ponieważ zalecane jest uziemienie ekranu przewodu FTP tylko z jednej strony, ekran po stronie ochronnika w trakcie normalnej pracy jest separowany galwanicznie na poziomie 90VDC. Uwagi: Do zabezpieczenia jednego toru LAN, można wykorzystać dwa ochronniki 1-kanałowe, zamontowane na dwóch końcach przewodu i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów LAN, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych. Jeżeli po stronie zewnętrznych kamer IP zastosowano ochronnik serii PRO, po stronie switcha LAN należy zastosować ochronnik wielokanałowy minimum serii PRO, w przeciwnym wypadku ochrona switcha LAN będzie niewystarczająca. Jeżeli zabezpieczenia serii PRO będą łączone z patch panelem LAN, musi on być oparty na złączach typu Keystone. Standardowe patch panele z gniazdami LSA (Krone) posiadają zbyt małą wytrzymałość udarową obwodów drukowanych i mogą ulec uszkodzeniu. Dane techniczne: Linia danych Ilość kanałów: 1 Obsługiwane typy sieci LAN: 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 Złącze wejściowe (przewód): Gniazdo RJ-45 Złącze wyjściowe (urządzenie): Gniazdo RJ-45 Napięcie znamionowe DC (linia-ziemia) UN: 90V DC Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110V DC Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: 2kA na każdą żyłę przewodu (14kA łącznie) Napięcie znamionowe DC (linia-linia) UN: 3,3V DC Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC Poziom ochrony 1kV/μs (linia-linia) UP C3: 20V Prąd wyładowczy (8/20µS, linia-linia ) Iimp: 100A Chronione Linie: 1-2, 3-6 Pojemność (linia-linia) @1MHz: 6-15pF Pojemność (linia-ziemia) @1MHz: 1-2pF Rezystancja szeregowa: 2,2Ω / linię Prąd znamionowy IN: 300mA / linię Ilość stopni ochronnych: 2 (GDT, TVS) Element odsprzęgający: Rezystor udarowy Linia PoE Napięcie znamionowe DC (linia-linia) UN: 58V DC Napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC Poziom ochrony UP : 93V Prąd wyładowczy (8/20µS, linia-linia) Iimp : 100A Prąd wyładowczy (8/20µS, linia-ziemia) Iimp: 2kA Chronione pary: (1+2)-(3+6), (4+5)-(7+8) Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) Straty mocy PoE na obwodach ochronnych: IEEE 802.3af, opcja A: 0,6W @48VDC,IEEE 802.3af, opcja B: 0,35W @48VDC, IEEE 802.3at, opcja A: 1,6W @54VDC,IEEE 802.3at opcja B: 0,6W @54VDC, IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC, *) dane dla maksymalnego przewidzianego obciążenia Cechy wspólne Wymiary: 65 x 30 x 40 (mm) Zastosowanie: Ochrona urządzeń zainstalowanych na zewnątrz Sposób montażu: Obudowa wolnostojąca / montaż na ścianie Szczelność obudowy: IP54 Temperatura pracy: -30ºC~60ºC
