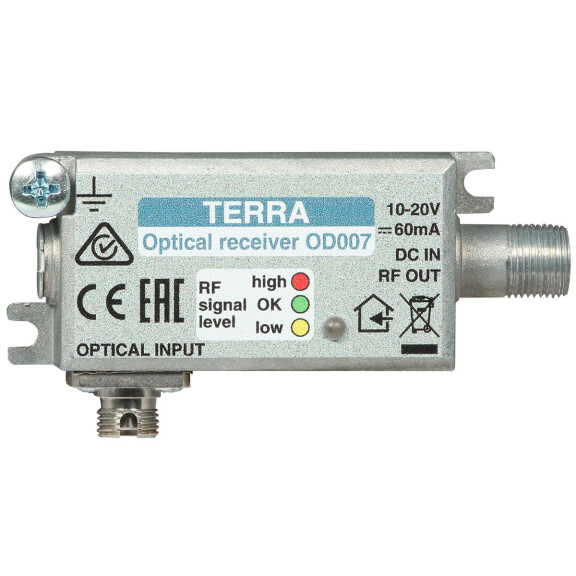

Węzeł optyczny FTTH OD-007 TERRA

Specyfikacja

Węzeł optyczny OD-007 jest wykorzystywany do tworzenia instalacji przy zastosowaniu technologi światłowodowej. W oparciu o niego tworzymy instalacje umożliwiające przesył sygnału satelitarnego DVB-S/S2, naziemnego DVB-T oraz radiowego FM/DAB. Tego typu technologia charakteryzuje się niskim tłumieniem, małymi zakłóceniami, a co najważniejsze pozwala realizować transmisję sygnału na duże odległości. Węzeł optyczny OD-007 jest urządzeniem przeznaczonym do zamiany sygnału optycznego na sygnał elektryczny. Ze względu na swoje niewielkie wymiary, odlewną obudowę oraz odpowiednie parametry, OD-007 dedykowany jest do małych i średnich instalacji abonenckich FTTH (mieszkanie, apartament, biuro lub niewielki domek jednorodzinny). Urządzenie charakteryzuje się dużą czułością mieszcząca się w granicach -15...0 dBm. Maksymalny poziom wyjściowy wynoszący 80 dBµV daje możliwość podziału sygnału cyfrowego przy pomocy pasywnych rozgałęźników/odgałęźników na kilkadziesiąt odbiorników bez montowania dodatkowego wzmacniacza. Cechy wyróżniające: kompaktowe wymiary zasilanie zdalnie DC IN 10 V...20 V/60 mA odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia pasmo wyjściowe 47-2400 MHz wbudowane AGC (automatyczna regulacja wzmocnienia) bazująca na poziomie sygnału optycznego złącza: optyczne: FC/APC; wyjściowe RF: F żeńskie Dane techniczne: Rodzaj towaru: Odbiornik optyczny Nazwa: OD-007 Rodzaj sygnału: RTV/CATV Producent: TERRA Wejście - sygnał optyczny Złącze: FC/APC Długość fali: 1100-1600 nm Poziom mocy na wejściu: -15...0 dBm Wyjście - sygnał RF Złącza: F Zakres częstotliwości FM/DAB+/DVB-T2 47 - 2400 MHz Impedancja: 75 Ω Tłumienie odbić: > 14 dB Poziom wyjściowy: 85 dBμV Pozostałe parametry Napięcie zasilania: 10 - 20 V DC Pobór prądu: 0,06 A Zakres temperatur pracy: -20...+50 ºC Wymiary: 71x39x19 mm Masa: 0,1 kg
