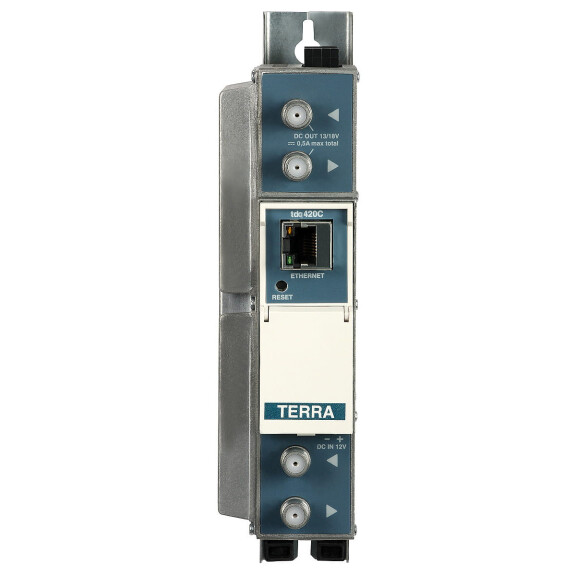

Cechy wyróżniające: konwersja sygnałów DVB-S/S2 do standardu DVB-C QAM, konwersja całego pakietu sygnałów z dwóch transponderów satelitarnych do 2 sąsiednich multipleksów DVB-C, możliwość stworzenia jednego multipleksu DVB-C z dwóch różnych transponderów satelitarnych, wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym, prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji, urządzenie wyposażone w 2 porty CI-dekodowanie kanałów płatnych (multidescrambling), zarządzanie przez Internet, odczytanie historii zdarzeń (logów) z panelu, funkcja AGC (automatyczna kontrola wzmocnienia sygnału), Gwarancja - 4 lata. Transmodulator TDQ-420C jest urządzeniem umożliwiającym dystrybucję i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDQ-420C służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-C (QAM). Urządzenie umożliwia odbiór kanałów niekodowanych oraz kodowanych (kompatybilny z CAM CI). Jeden panel TDQ-420C odbiera cały pakiet sygnałów z dwóch transponderów satelitarnych oraz tworzy dwa sąsiednie multipleksy DVB-C o maksymalnej przepustowości wynoszącej zgodnie ze standardem 53 Mbit/s (brak filtrowania PID-ów). Przekłada się to w praktyce na 8 kanałów standardowej rozdzielczości SD lub 4-5 kanały wysokiej rozdzielczości HD dla każdego z multipleksów. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy dwa multipleksy DVB-C. Istnieje możliwość stworzenia jednego multipleksu DVB-C z dwóch różnych transponderów satelitarnych, a następnie zdekodowanie kanałów płatnych dla nowo utworzonej paczki DVB-C. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 50Mbit/s). W przypadku przekroczenia wartości granicznej, możliwe jest podanie sygnału na kolejne moduły TDQ-420C. Dostępny na wyjściu cyfrowy sygnał DVB-C QAM dostarczany do odbiorników końcowych – najczęściej z wykorzystaniem rozgałęźników/odgałęźników. Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD. Do zaprogramowania TDQ-420C nie jest wymagany żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45. Panel TDQ-420C posiada podwójne złącze CI (ang. Common Interface), do którego w przypadku odbioru programów kodowanych należy zamontować odpowiedni (do systemu kodowania wybranego transpondera) moduł warunkowego dostępu. Umieszczona w nim karta rozkodowuje sygnał z wybranych kanałów danego transpondera satelitarnego. Specyfikacja techniczna: Nazwa TDQ-420C Liczba obsługiwanych transponderów 2 Wejście RF Częstotliwość [MHz] 950 - 2150 Zasilanie LNB/Sterowanie 0/14/18 V & 500 mA max. DiSEqC 1.0,EN50607, EN50494 Poziom/Imp. [dBμV/Ω] 45 - 85 / 75 Wzm. pętli syg.[dB] -1 ± 1 Standard DVB-S DVB-S/2 Modulacja QPSK QPSK, 8PSK,APSK 8/16/32 Symbol rate [Ms/s] 2...45 2...45 FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Współ. Roll of [%] 35 20, 25, 35 Wyjście RF Częstotliwość [MHz] 100...858, krok 100 kHz Poziom/Imp. [dBμV/Ω] 90 ± 2 / 75 Spurious level [dB] < -60 Tłumienie [dB] ≤ 2,5 dB MER ≥ 40 dB Modulacja QAM16, QAM32, QAM64, QAM128, QAM256 Szerokość kanału [MHz]/Symbol rate [MS/s] 4...8.3/3.5...7.2 Interwał bezpieczeństwa 1/4, 1/8, 1/16, 1/32 FEC 1/2, 2/3, 3/4, 5/6, 7/8 Tryb FFT 2K Regulacja poz.wyj. [dB] 0...-15 z krokiem 1 Parametry Transport Stream Max. bitrate [kb/s] 53000 Max. liczba PID-ów brak filtrowania Ogólne Pętla RF(zakres/tłumienie) 47-862 MHz / ≤ 2.5 dB RJ45 Ethernet standard IEE802.3 10/100 Base T Zasilanie [V/A] 12 / 0,55 Temp. pracy [ºC] 0...50 Wymiary[mm]/Masa [kg] 48.5x198x112/0.9
