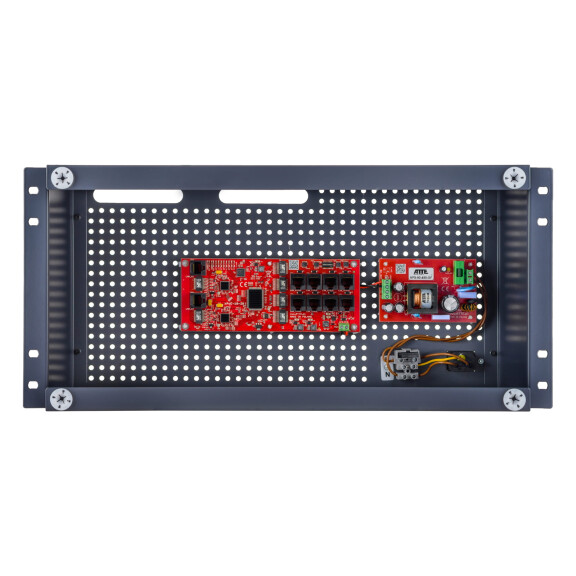

Najważniejsze cechy i funkcje: obsługa kamer 4K Ultra HD możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót) możliwość wyłączenia zasilania na portach PoE wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych szeroki zakres napięcia wejściowego (10...56VDC) napięcie wyjściowe = napięcie wejściowe do 40W mocy na portach PoE (LAN_1 do LAN_8) łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów wysoka sprawność modułu zasilacza (>90%) łatwy i szybki serwis instalacji dzięki modułowej budowie łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy) główne przepusty kablowe z tyłu obudowy dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk) grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem możliwość zachowania zapasu kabli wewnątrz obudowy W skład zestawu wchodzą: 1x obudowa ABOX-R5U0 1x zasilacz APS-90-480-OF 1x switch xPoE-10-20-OF Uwagi: pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL) pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych (PUSH) IP-8-20-R5U0 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD. Niezarządzalne switche PoE z zasilaczem serii IP przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy. Dane techniczne: Porty LAN 10 portów RJ45 (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink) Obsługiwane odbiorniki PoE (standard / moc max) 802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)PoE PASSIVE - do 40W LAN_1...LAN_8 Wyjścia PoE (standard / tryb zasilania) LAN_1...LAN_8PoE PASSIVE, mode B (4,5+) (7,8-) Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem) LAN_1...LAN_80,75A / elektroniczny (auto-powrót) Mikroprzełączniki SW1 (DIP switch) przełączniki 1...8 "PoE ON/OFF"- zasilanie PoE na portach LAN_1...LAN_8 Zasilacz sieciowy (rodzaj / typ) impulsowy SMPS / APS-90-480-OF Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem) 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza) Zabezpieczenie termiczne zasilacza TSD (thermal shutdown) 130°C, wymaga restartu Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia 180...240VAC / T3,15A bezpiecznik topikowy F1 Moc wyjściowa zasilacza (ciągła) 96W Sprawność zasilacza 92% @90W Napięcie wyjściowe zasilacza (zasilania kamer PoE) 48V +/-2% Montaż obudowy szafa RACK 19", śruby M6 (w zestawie) Montaż urządzeń wewnątrz obudowy systemowe otworowanie 4,8mm w rastrze 10,8mm Zakres temperatur pracy -10°C...+40°C Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe) ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej Wymiary / masa netto / stopień ochrony 5U 180mm (440x220x180mm) / 3,2kg / IP20
