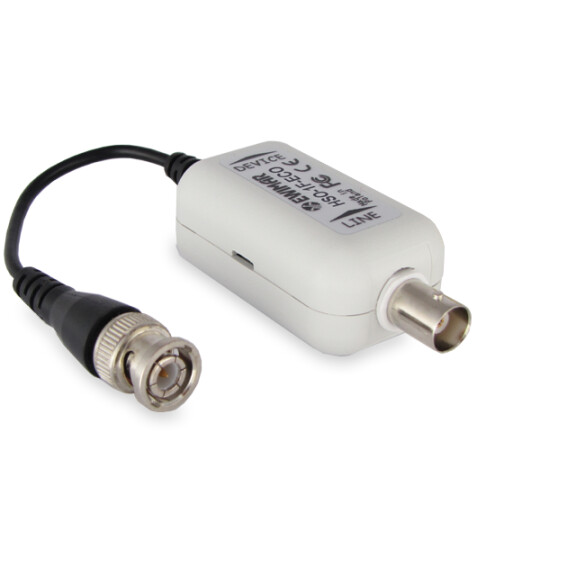

Separator galwaniczny HSO-1F-ECO Ewimar

Specyfikacja

HSO-1F-ECO jest 1-kanałowym, ekonomicznym separatorem galwanicznym dla przewodu koncentrycznego 75 Ohm, dedykowanym do urządzeń telewizji przemysłowej wysokiej rozdzielczości, wykorzystującym sygnały w standardzie AHD, HD-CVI, HD-TVI oraz Turbo HD. Zapewnia izolację pomiędzy poszczególnymi punktami instalacji takimi jak kamery i rejestratory DVR, chroniąc je przed skutkami różnic potencjałów. Zalecany jest w instalacjach CCTV, umiejscowionych w warunkach przemysłowych takich jak metalowe hale, metalowe słupy, różne punkty zasilania poszczególnych urządzeń, w których pojawiają się potencjały pomiędzy poszczególnymi punktami uziemienia. Takie warunki pracy wprowadzają niekorzystne warunki pracy obwodów wejściowych / wyjściowych, generując widoczne w obrazie zakłócenia a nawet uszkodzenia sprzętu, pomimo braku wyładowań atmosferycznych. Pasmo przenoszenia sygnału zostało dobrane odpowiednio do systemów analogowej transmisji HD, pozwalając na przesyłanie obrazu w rozdzielczości do 1080p. W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych. HSO-1F-ECO, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii HDO i wielokanałowych w połączeniu z panelami serii FKO i LHD . Urządzenie transmituje sygnał w obydwie strony i może być stosowany po stronie kamer lub po stronie rejestratorów DVR. Przy długich przewodach zalecane jest jest stosowanie separatora po stronie rejestratora. Specyfikacja techniczna: Impedancja 75 Ohm Złącze wejściowe (Linia) Gniazdo żeńskie BNC Złącze wyjściowe (Urządzenie) Przewód z męskim wtykiem BNC Pasmo przenoszenia 50MHz Tłumienie 0,5dB @1MHz Poziom izolacji 800V DC Wymiary 86mm x 24mm x 31mm (bez przewodu)
