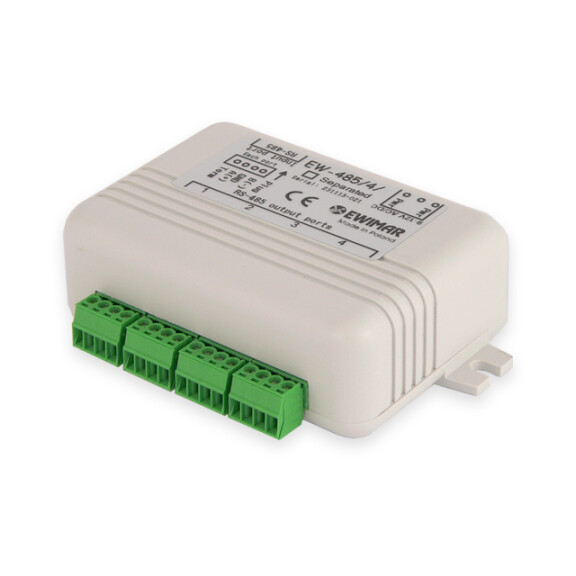

Rozdzielacz 2-kierunkowy RS-485 EW-485/4/2/So

Specyfikacja

Dystrybutor, rozdzielacz 2-kierunkowy magistrali RS-485 z separacją, EW-485/4/2/So Przeznaczeniem urządzenia jest wzmocnienie oraz rozdzielenie sygnałów telemetrii automatyki przemysłowej, budynkowej oraz innych systemów, wykorzystujących magistralę RS-485. Pakiety trafiające na port Master, są regenerowane i w identycznej postaci rozsyłane na 4 separowane porty Slave, co zapewnia 4-krotne zwiększenie długości całej magistrali. Pakiety powracające z dowolnego z portów separowanych Slave, trafiają na port Master. Dane nie są przesyłane pomiędzy poszczególnymi portami Slave. Dystrybutor doskonale sprawdza się w systemach telewizji przemysłowej, kontroli dostępu oraz automatyki przemysłowej do uzyskania topologii gwiazdy, gdzie uszkodzenie (zwarcie) jednej z gałęzi nie powoduje blokady transmisji na innych gałęziach. Każde wyjście posiada przełączany rezystor terminujący 120 Ohm. EW-485/4/2/So używa niskoimpedancyjnych sterowników RS-485, co pozwala na rozbudowę sieci maksymalnie do 512 urządzeń przy zastosowaniu niskoimpedancyjnych sterowników w podłączonych urządzeniach. Separacja galwaniczna chroni poszczególne gałęzie oraz podłączone do nich urządzenia przed skutkami wyładowań atmosferycznych oraz zakłóceń transmisji powstałych w wyniku różnicy potencjałów. Separacja galwaniczna chroni poszczególne gałęzie oraz podłączone do nich urządzenia przed skutkami wyładowań atmosferycznych oraz zakłóceń transmisji powstałych w wyniku różnicy potencjałów. Ochrona przeciwprzepięciowa o mocy 600W @ 8/20uS oraz zabezpieczenie przed zwarciem, zapewniają dużą odporność na uszkodzenia urządzeń współpracujących w przypadku wystąpienia przepięć, wyładowań atmosferycznych oraz aktów wandalizmu. Dane techniczne: Port Master RS-485: 1 Porty Slave RS-485: 4 Ilość urządzeń na linii RS-485: 4 x 128 urządzenia* Szybkość transmisji: 300bit~1Mbit (10Mbit na zamówienie) Tryb pracy: 2-kierunkowy (half-dupex), Master Slave Izolacja galwaniczna: 1kV DC Ochrona przeciwprzepięciowa: 600W - każdy port RS-485 i zasilanie Złącza: śrubowe, wyjmowane Sygnalizacja LED: Zasilanie, transmisja Zasilanie: 9~24V DC Pobór prądu: 180mA max @ 12VDC Obudowa: Wolnostojąca, przykręcana do ściany Szczelność: IP40 Wymiary: 90 x 83 x 33 (mm) ze złączami Temperatura pracy: -20°C ~ 60°C *po zastosowaniu wszystkich sterowników niskoimpedancyjnych
