Obudowa do szaf RACK19'' ARAD-S4 Pulsar

Specyfikacja

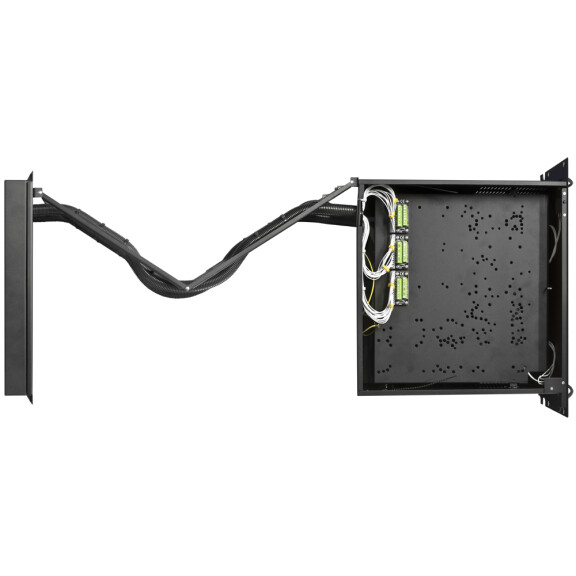

Obudowa RACK Security 4U/400mm/48linii/17Ah do szaf RACK19" dwupoziomowa Obudowa metalowa RACK-Security przeznaczona jest do montażu centrali alarmowej wraz z modułami wejść/wyjść w stojących szafach RACK19” o głębokościach 800 lub 1000mm. Składa się z dwóch elementów: Krosownica – służy do przejścia pomiędzy instalacją wykonaną na przewodzie z drutu (typu YTDY 6x0,5) na elastyczną linkę doprowadzającą do centrali sygnały i zasilanie. Wysuwana obudowa wysokości 4U – w tej części montowana jest centrala alarmowa z modułami wejść i wyjść, posiada miejsce na akumulator 17Ah, transformator, wentylator ARAW45 (transformator i wentylator nie są w zestawie). Część nośną obudowy stanowią szyny ARAS800 lub ARAS1000 dobierane w zależności od głębokości szafy RACK (nie są w zestawie). Obudowa wyposażona jest w 6 płytek PCB do podłączenia przewodów sygnałowych, zasilających i sterujących. Każda z płytek posiada 8 par złącz przystosowanych do pracy przy napięciu 30VDC i maksymalnym prądzie 1,5A. Dodatkowo została wyposażona w płytkę zasilająca 230VAC. Obudowa posiada 3 zabezpieczenia antysabotażowe: Wysunięcie obudowy z profili RACK Otwarcie obudowy Otwarcie krosownicy Dla obudowy przewidziano uniwersalne otworowanie pod centrale i moduły rozszerzeń firm: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, ROGER. Dane techniczne: Miejsce na akumulator 7Ah / 12V Miejsce na transformator TRP: 20÷80VA, TRZ: 20÷80VA Zabezpieczenie antysabotażowe: wysunięcie obudowy z profili RACK otwarcie obudowy otwarcie krosownicy styki C/NO (C/NC zamknięta obudowa), 1A@30VDC/3A@250VAC styki C/NO (C/NC zamknięta obudowa), 0,5A@30VDC/50VAC styki C/NO (C/NC zamknięta obudowa), 0,5A@30VDC/50VAC Płytki PCB sygnałowe: I poziom: płytka A/B – 8 linii sygnałowych - 30VDC/1,5A – 1 para płytka C/D – 8 linii sygnałowych - 30VDC/1,5A – 1 para płytka E/F – 8 linii sygnałowych - 30VDC/1,5A – 1 para II poziom: płytka A/B – 8 linii sygnałowych - 30VDC/1,5A – 1 para płytka C/D – 8 linii sygnałowych - 30VDC/1,5A – 1 para płytka E/F – 8 linii sygnałowych - 30VDC/1,5A – 1 para Płytka PCB zasilająca: 230VAC/max. 5A Wymiary montażowe: W=19", H=4U Wymiary obudowy: W=395, H=159, D=400 mm Waga netto/brutto: 14 / 15 [kg] Wykonanie: blacha 1 / 1,5mm, kolor RAL9004 Zastosowanie: do wewnątrz Uwagi: mocowanie obudowy na szynach ARAS800/1000 w zależności od głębokości szafy RACK 19” + 4xM6 doczołowo do profili RACK mocowanie krosownicy – 8xM6 doczołowo do profili RACK + 2xM6 do szyn ARAS800/1000 w komplecie: rura ochronna MM020 ø21/ø29 – 0,5m - 2szt rura ochronna MM064 ø6/ø10 – 0,5m - 1szt opaska kablowa czarna 100x2,5 – 18szt opaska kablowa czarna 190x4,8 – 6szt 12 śrub M6 + nakrętki klatkowe + podkładka plastikowa 2 śruby M6 + podkładka plastikowa Dostępne akcesoria: MM020 - rura ochronna ø21/ø29 – przewody sygnałowe MM064 - rura ochronna ø6/ø10 – na przewód zasilający ARAW45 - wentylator AWZ618 - płytka 230VAC z bezpiecznikiem F3,15A transformatory serii TRP/TRZ: 20÷80VA Deklaracje, gwarancja CE, RoHS, 2 lata
