Klapa rewizyjna FF System F5 do ścian szybów instalacyjnych EI60

Specyfikacja

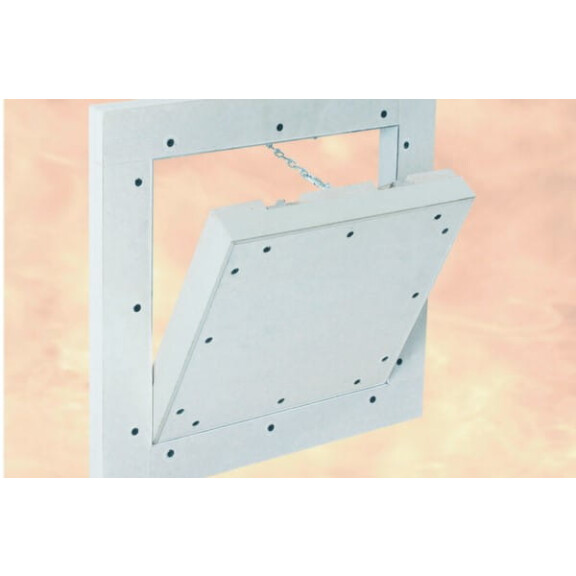

Charakterystyka produktu Przeciwpożarowa klapa rewizyjna składająca się z profili aluminiowych z wkładką z płyty gipsowo-kartonowej typu GKF 30 mm (EI60) do przedścianki, ściany masywnej, ściany szybu instalacyjnego. Obie ramy klapy rewizyjnej składają się z czterech części połączonych ze sobą specjalną metodą spawania. Klapy posiadają zabezpieczenie przed wypadnięciem w postaci linki. Aby zapobiec ewentualnym wypadom należy zawiesić je po każdym otwarciu skrzydła drzwiowego. Między ramą a skrzydłem drzwiowym jest szczelina szerokości 2,5 mm, wypełniona na całym obwodzie uszczelką przeciwpożarową (piankową). Dwa zakryte zamki zapadkowe otwierają klapę po jej naciśnięciu. Zastosowanie w nienośnych ściankach szybów instalacyjnych/przedściankach o klasie odporności EI60 z jednostronnym obłożeniem 30 mm oraz w ścianach masywnych o odporności ogniowej EI60. Wymiary Wymiary standardowe dla wkładki z płyty gipsowo-kartonowej 30 mm. Wymiar D jest niezmienny. Wymiar C odpowiada danej grubości poszycia. Numer artykułu A* B* C* D* E* BS200200G300 200 200 30 28 40 BS300300G300 300 300 30 28 40 BS400400G300 400 400 30 28 40 BS500500G300 500 500 30 28 40 BS600600G300 600 600 30 28 40 * Wymiary prezentowane na schemacie Zamki W klapie rewizyjnej można zamontować następujące rodzaje zamków: Zamek czworokątny Zamek okrągłocylindryczny Zamek zatrzaskowy Zgodność Aprobata Techniczna ITB AT-15-7848/2015 Certyfikat Zgodności ITB-2090/W W uwadze do zamówienia prosimy o informację: montaż w ścianie gk czy masywnej.
