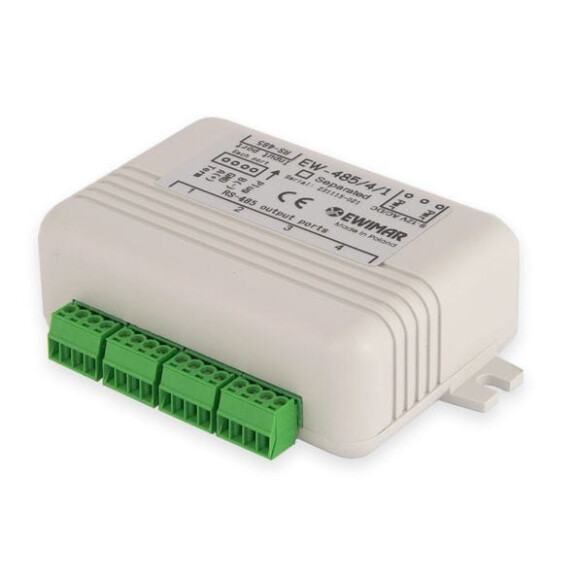

Dystrybutor magistrali RS-485 EW-485/4/1 Ewimar

Specyfikacja

Urządzenie zostało zaprojektowane tak, aby przedłużyć długość magistrali RS-485 oraz zwiększyć ilość podłączonych urządzeń do jednej sieci. Pakiety wychodzące na wejściu są generowane i wysyłane na 4 oddzielnych wyjść w identycznej formie, zapewniając wzrost czterokrotny na całej długości autobusu. Każde wyjście może obsługiwać do 32 urządzeń. Dystrybutor doskonale sprawdza się w systemach telewizji przemysłowej oraz automatyki przemysłowej do uzyskania topologii gwiazdy, w których uszkodzenia (zwarcie) jednej z gałęzi nie powoduje blokady transmisji na innych gałęziach. Każde wyjście posiada przełączany rezystor terminujący 120 Ohm. Ochrona przeciwprzepięciowa o mocy 600W @ 8/20uS oraz zabezpieczenie przed zwarciem, zapewniają dużą odporność na uszkodzenia urządzeń współpracujących w przypadku wystąpienia przepięć, wyładowań atmosferycznych oraz aktów wandalizmu. Specyfikacja techniczna: Parametr Wartość Wejścia  RS-485 1 Wyjścia  RS-485 4 Ilość urządzeń na linii RS-485 4 x 32 urządzenia Szybkość transmisji 300bit~1Mbit Tryb pracy 1-kierunkowy (simplex), Wejście -> Wyjście Izolacja galwaniczna Brak Ochrona przeciwprzepięciowa 600W - każdy port RS-485 i zasilanie Złącza śrubowe, wyjmowane Sygnalizacja LED Zasilanie, transmisja Zasilanie 9~24V DC/AC Pobór prądu 100mA max @ 12VDC Obudowa Wolnostojąca, przykręcana do ściany Szczelność IP40 Wymiary 90 x 83 x 33 (mm) ze złączami Temperatura pracy -20°C ~ 60°C
