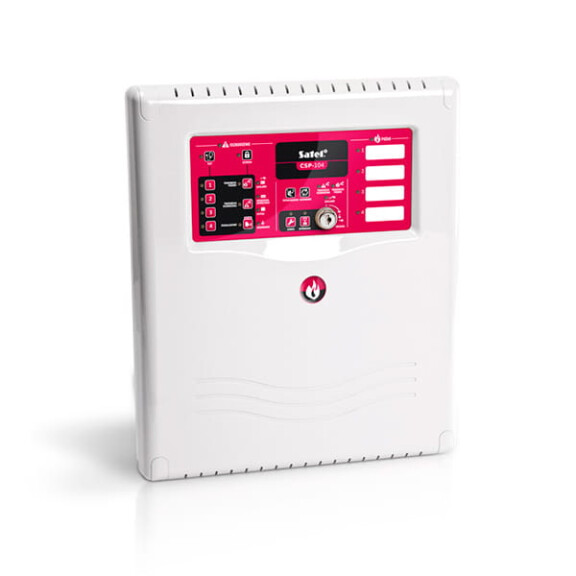

Centrala sygnalizacji pożarowej CSP-104 Satel

Specyfikacja

CSP serii 100 to konwencjonalne centrale sygnalizacji pożarowej w pełni zgodne z wymaganiami EN54. Przeznaczone są do realizacji prostych systemów w małych i średniej wielkości obiektach. Dużym atutem central SATEL jest ich prosta instalacja, estetyczny wygląd oraz wykorzystanie pojedynczego, standardowego akumulatora 12V w roli pomocniczego źródła zasilania. Cechy produktu: 4 linie dozorowe, obsługa panelu wyniesionego oraz panelu wirtualnego (za pomocą interfejsu CSP-ETH) 4 wejścia sterujące o funkcjonalności programowanej przez instalatora 4 wyjścia programowane przez instalatora, umożliwiające interakcję z innymi systemami obsługa urządzeń transmisji pożaru i uszkodzenia wbudowany zasilacz buforowy współpracujący z pojedynczym akumulatorem 12 V, oraz wyjściami zasilania AUX 24V i 18 Dane techniczne: Zakres temperatur pracy: -5 +40 °C Maksymalna wilgotność: 93±3% Wymiary: 324 x 382 x 108 mm Zakres temperatur transportu: -25 .+55 °C Zasilanie podstawowe z sieci o napięciu: 230 V AC +10% , -15% 50 Hz Maksymalny pobór prądu z sieci: 500 mA Czas pracy zasilania rezerwowego: 72 h Prąd ładowania akumulatora maks.: 1,4 A Maks. rezystancja wewnętrzna akumulatora (z przewodami i zaciskami w obwodzie): 1 Ω Pobór prądu z akumulatora w stanie dozorowania: 100 mA Pobór prądu z akumulatora w stanie alarmu: 170 mA Pobór prądu ze zintegrowanego zasilacza AC w stanie dozorowania: 75 mA Pobór prądu ze zintegrowanego zasilacza AC w stanie alarmu: 130 mA Szczelność obudowy: IP30 Masa bez akumulatora: < 3 kg Pojemność pamięci zdarzeń: 8999 Pojemność licznika alarmowania: 9999 Bateria zegara: 3 V (CR2032) Wyjście komunikacji z komputerem PC (serwisowe): Tak Rezystor końcowy na zaciskach komunikacji z panelem wyniesionym: 100 Ω Wyjście komunikacji z panelem wyniesionym oraz modułem CSP-ETH: Tak Wyjście zasilające+24V: 24 V DC +/-15% / 200 mA maks. Wyjście zasilające AUX (tylko do podłączenia modułu CSP-ETH): w stanie normalnym: 18 V DC +5%, -15% Rezystor alarmowy w linii wejścia kontrolnego: 1 kΩ +/- 5% Rezystor końcowy w linii wejścia kontrolnego: 10 kΩ +/- 5% Liczba programowanych wejść kontrolnych: 4 Parametry elektryczne wyjść przekaźnikowych: 1A / 30 V DC (NO lub NC) Liczba linii dozorowych: 4 Rezystancja linii dozorowej maks.: 100 Ω (2 x 50 Ω) Liczba czujek w linii dozorowej maks.: 32 Liczba ręcznych ostrzegaczy (ROP) w linii maks.: 10 Rezystor końcowy w linii dozorowej: 5,6 k Ω +/- 5% Dopuszczalny prąd dozorowania w linii dozorowej: 10 mA Maksymalny prąd w linii w trakcie alarmu: 40 mA Poziom ograniczenia prądu w linii dozorowej: 54 mA Dopuszczalna rezystancja linii sygnalizatorów, alarmu i uszkodzenia maks.: 75 Ω (2 x 37,5 Ω) Liczba linii zewnętrznych sygnalizatorów: 2 Napięcie robocze linii sygnalizatorów: 24 V DC +/-15% Dopuszczalny prąd linii sygnalizatorów: 180 mA Rezystor końcowy w linii sygnalizatorów: 10 kΩ +/-5% Liczba linii transmisji alarmu: 1 Napięcie robocze linii transmisji alarmu: 24 V DC +/-15% Dopuszczalny prąd linii transmisji alarmu: 180 mA Rezystor końcowy w linii transmisji alarmu: 10 kΩ +/-5% Liczba linii transmisji uszkodzenia: 1
