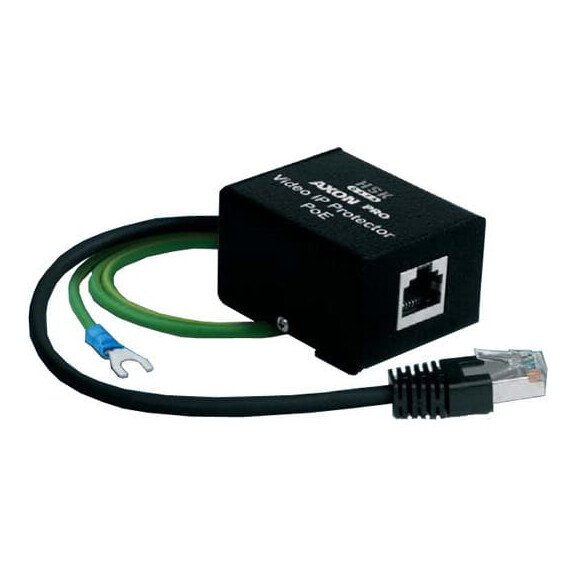

AXON PRO Video IP Protector PoE

Specyfikacja

AXON PRO Video IP Protector PoE służy do ochrony przeciwprzepięciowej urządzeń stosowanych w systemach cyfrowej telewizji przemysłowej komunikujących się poprzez Ethernet 10/100 Mb/s, a w szczególności przeznaczony jest do zabezpieczenia kamer IP zasilanych zdalnie w technologii PoE, tzn. poprzez niewykorzystane pary przewodów w kablu transmisyjnym. Urządzenie AXON PRO Video IP Protector PoE zawiera w sobie dwa tory – tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4+5, 7+8). Oba te tory zabezpieczone są elementami przeciwprzepięciowymi, które odprowadzają ładunek do ziemi, a także chronią linie pomiędzy sobą w obrębie przewodów. W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8. AXON PRO Video IP Protector PoE posiada metalową obudowę, która gwarantuje dużą odporność na różnego rodzaju narażenia mechaniczne oraz zapewnia ekranowanie całego układu ochronnego. Dzięki zastosowaniu w AXON PRO Video IP Protector PoE układu złącz typu gniazdo/wtyczka RJ45, nie trzeba stosować w urządzeniu dodatkowego kabla typu „patchcord”. Ekranowane złącza RJ45 pozwalają na zachowanie ciągłości ekranu w przypadku stosowania skrętki STP. Ważne! Warunkiem poprawnej pracy ochronnika jest podłączenie go do sprawnego uziemienia lub przewodu PE. Zaleca się, aby skuteczność zerowania bądź rezystancja uziemienia zgodne były z obowiązującymi przepisami. UWAGA: nie wolno podłączać przewodu uziemiającego urządzenia do instalacji odgromowej budynku! Dane techniczne: Typ gniazd: RJ-45 (8P8C, ekranowane) Tor sygnałowy (pary): 1-2, 3-6 Tor zasilania (linie): 4, 5, 7, 8 Napięcie znamionowe Un [V]: 5 (tor sygnałowy), 50 (tor zasilania) Napięcie maksymalne Uc [V]: 6 (tor sygnałowy), 56 (tor zasilania) Prąd znamionowy In [mA]: 400 Poziom protekcji Up (linia-linia) [V/µs]: ≤40 - 1k, C3 (tor sygnałowy), ≤95 - 1k, C3 (tor zasilania) Poziom protekcji Up (linia-uziemienie) [V/µs]: ≤600 - 1k, C3 (tor sygnałowy), ≤100 - 1,2/50, C2 (tor zasilania) Znamionowy prąd wyładowczy iN (linia-linia) [A/µs]: 20 - 10/1000, C3 (tor sygnałowy), 10 - 10/1000, C3 (tor zasilania) Znamionowy prąd wyładowczy iN (linia-uziemienie) [A/µs]: 20 - 10/1000, C3 (tor sygnałowy), 2k - 8/20, C2 (tor zasilania) Obudowa: metalowa, lakierowana Długość przewodu uziemiającego [m]: 0,3 Wymiary [mm]: 50 x 40 x 30 Waga [g]: 160 Normy: PN-EN 61643-21
