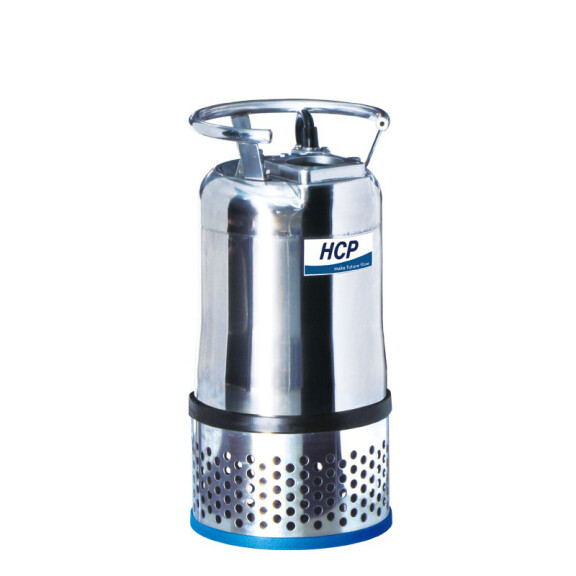

Pompa HCP 80HD23.7 to doskonały wybór do odwodnień, stosowana w straży pożarnej, budownictwie, kopalniach, odwadnianiu tuneli, wykopach, kanałach i zbiornikach wodnych. Przeznaczona do pompowania wody zanieczyszczonej piaskiem, kamieniami, szlamem, iłem i podobnymi materiałami abrazyjnymi o łącznej zawartości cząstek stałych do 10%.
Pompa do wody zanurzeniowa
Temperatura tłoczonego medium nie powinna przekraczać 40°C, masa właściwa wynosi 1100 kg/m3, a wartość pH powinna mieścić się w przedziale 6-9. Wykonana w całości ze stali nierdzewnej z podwójnym płaszczem, pomiędzy którym przepływa woda chłodząca silnik. Dzięki temu pompa może być zanurzona tylko na poziomie otworów ssących.
Zalety pomp zatapialnych HCP:
Właściwości i wykonanie pomp spełniają najwyższe standardy międzynarodowe, zapewniając doskonałą jakość. Górna osłona, obudowa silnika i pompy zostały stworzone z wykorzystaniem stali nierdzewnej 1.4301, co nadaje konstrukcji lekkość i sztywność.
Suchy silnik indukcyjny wyposażony w układ ochrony cieplnej przed przeciążeniem. Przed pompowanym płynem chroniony jest podwójnym uszczelnieniem mechanicznym z komorą olejową. Podwójna uszczelka mechaniczna wraz z dodatkową uszczelką (gufero) gwarantują wodoszczelność. Materiał powierzchni uszczelniających uszczelki to węglik krzemu (SiC) o wysokiej odporności na zużycie i długiej żywotności.
Pompy zanurzeniowe do wody brudnej
Układ ochrony cieplnej silnika chroni go przed spaleniem w wyniku wysokiej temperatury, spadku napięcia lub zablokowania wirnika. Silnik pompy posiada "suchą" konstrukcję i jest chłodzony przez przepływającą wodę. Pompy wyróżniają się lekką konstrukcją, prostą obsługą i możliwością wszechstronnego zastosowania. Wirniki pomp są wzmocnione i bardzo odporne na ścieranie, wykonane ze stopu o wysokiej zawartości chromu (HCR), poddawane są obróbce cieplnej.
Litery H, N i L w nazwach pomp oznaczają typ wirnika. H to wirnik otwarty typu Vortex - Przeznaczony do pompowania cieczy silnie zanieczyszczonych ciałami stałymi również włóknistymi.N to wirnik zamknięty - Przeznaczony do pompowania cieczy czystych i lekko zanieczyszczonych. Znaczne wysokości podnoszenia.L to typowy wirnik otwarty. Przeznaczony do pompowania cieczy zanieczyszczonych. Wydajność nieco niższa niż wirników zamkniętych (N)Ta pompa posiada wirnik typu: N
Wykresy wydajności względem wysokości podnoszenia oraz wydajności względem zużycia energii: DANE TECHNICZNE pompy HCP 80HD23.7 PRODUCENT
HCP PUMP TYP
80HD23.7 (80ASN23.7) WIRNIK
N - zamknięty* MOC SILNIKA NA WALE
3.7 kW MOC POBIERANA
4,7 kW ZALECANY AGREGAT
14,1 kW NAPIĘCIE
400 V KRÓCIEC TŁOCZNY
80 mm / Storz 75 PARAMETRY TŁOCZNE
wg wykresu WYMIARY
541 x 235 x 235 mm WAGA
44 kg DŁUGOŚĆ KABLA
15 m PŁYWAK
NIE
* N to wirnik zamknięty - Przeznaczony do pompowania cieczy czystych i lekko zanieczyszczonych. Znaczne wysokości podnoszenia. Nie nadaje się do ciał stałych włóknistych, ciągnących.
Charakterystyka ogólna tej serii pomp HCP: Przedmiot
Opis Cieczpompowana
Temperatura
0~40°C (32~104°F) Typ Medium
Ścieki Woda budowlana Woda osadowa Pompa
Napięcie
50Hz Silnik
2-biegunowy (3000 rpm) Ustawienie suche Izolacja
Klasa F (1.5~5HP) • Klasa H (7.5~20HP) Stopień ochron.
IP68 Czujnik temp.
Auto-cut Łożysko
Łożyska kulkowe zamknięte Uszczelnienie
Podwójna uszczelka mechaniczna Wirnik
Otwarty • Zamknięty Materiał
Górna pokrywa
SUS304 Osłona zewn.
FC200 Rama silnika
SUS304 (1.5HP) • FC200 (2~20HP) Wał
SUS403 (1.5~3HP) • SUS304 (5~10HP) •SUS420J2 (15~20HP) Uszczelnienie
CA/CE & SiC/SiC Obudowa
FC200 (1.5~10HP•30HP) • FCD500 (15~20HP) Wirnik
HiCrFC Podkładka cierna
Pierścień odpornna zużycie
HiCrFC (do otwartego)
HiCrFC (do zamkniętego)
Kabel
H07RN-F 15 metrów Wyposażenieopcjonalne
Pompy można dostosować do specyfikacji.Pływak (1.5~3HP 1Ø)
Jak zestawić agregat prądotwórczy z pompą?
1. Co do zasady, każda pompa posiada dwa parametry mocy. Moc P1 - moc pobierana (zawsze wyższa) i P2 - moc na wale (zawsze niższa). Przykładowe oznaczenie: P1 = 2,9 KW, P2 = 2,2 KW. Jeśli jest podana tylko jedna wartość, należy upewnić się, czy to jest moc pobierana (sprzedawca, karta katalogowa). W przypadku gdy nie można tego ustalić należy bezwzględnie przewymiarować pompę o wskaźnik min 3x.
2. Aby dobrze dobrać agregat prądotwórczy do pompy, należy przewymiarować moc pobieraną o 2,5x, a najlepiej o 3x (zalecane). Absolutnym minimum jest przewymiarowanie 2x, ale tutaj klient robi to na własne ryzyko, którym będzie po prostu ewentualne niezadziałanie pompy.Przykładowo: pompa posiada moc pobieraną 1,65 KW, przewymiarowanie 2,5x daje nam 4,13 KW, a 3x - 4,95 KW. I taką wolną mocą powinien dysponować agregat prądotwórczy do poprawnego startu i pracy pompy.
