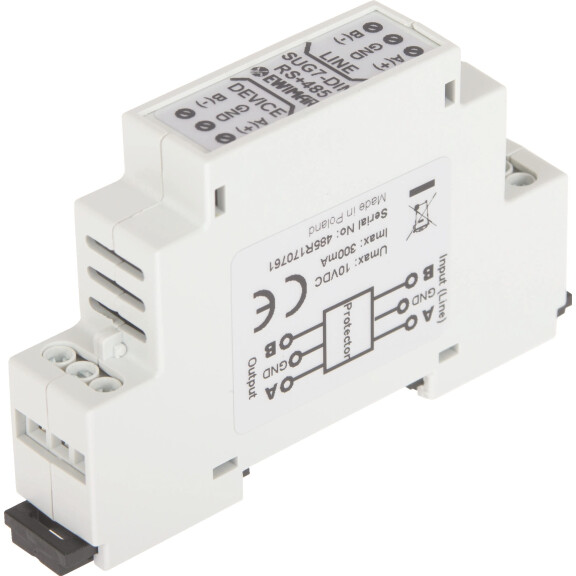

Ogranicznik przepięć SUG-7-DIN/M-BUS Ewimar

Specyfikacja

SUG-7-DIN/M-BUS to wysokiej klasy ogranicznik przepięć, chroniący magistralę komunikacyjną przed uszkodzeniem w wyniku wyładowań atmosferycznych oraz wszelkiego rodzaju przepięć. Eliminuje i odprowadza do ziemi duże ładunki (do 10kA) elektryczne a także eliminuje potencjały pomiędzy poszczególnymi przewodami linii transmisyjnych (wewnątrz przewodów). Ogranicznik przepięć jest na typowej szynie DIN 35mm. Wysuwane zamki umieszczone z dwóch stron, ułatwiają montaż SUG-7 w dowolnym położeniu. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia przy dużych impulsach udarowych. Urządzenie zajmuje szerokość jednego modułu stan standardu DIN. Ogranicznik wykorzystuje innowacyjne rozwiązanie w postaci super-szybkiego bezpiecznika MOSFET, który dodatkowo chroni drivery przed impulsami prądowymi różnic potencjałów pomiędzy poszczególnymi urządzeniami oraz przeciążeniem w wyniku wystąpienia zwarć lub przeciążeń. W momencie wystąpienia wzrostu prądu powyżej 300mA, w czasie 1μS zostaje rozłączony obwód pomiędzy wejściem a wyjściem SUG-7. Po ustąpieniu zagrożenia połączenie jest przywracane również w ciągu 1μS. Ze względu na możliwość pojawienia się przepięcia od dowolnej strony, zalecane jest podłączenie ograniczników na 2 końcach magistrali, co zwiększa szybkość reakcji oraz poziom ochrony. SUG-7-DIN powinien być uziemiony za pomocą indywidualnie wykonanego punktu uziomu lub za pomocą linii PE - należy zwrócić jednak uwagę, aby droga odprowadzanego ładunku do ziemi była możliwie najkrótsza. Dane techniczne: Napięcie znamionowe linia-linia: 36VDC Napięcie maksymalne linia-linia: 38VDC Napięcie maksymalne linia- ziemia: 90VDC Napięcie maksymalne ekran-ziemia: 350VDC Poziom ochrony linia – linia (8/20μS): min 250A Poziom ochrony linia – ziemia (8/20μS): 2x10kA Znamionowy prąd szeregowy: 300mA Maksymalny prąd szeregowy (impuls): 300,05mA Czas reakcji bezpiecznika MOSFET: 1μS Szczelność obudowy: IP40 Temperatura pracy: -30°C~60°C Wymiary: 17,8 x 89,5 x 58,5(mm)
